规格：10
压力：至350bar
流量：至150 L/min

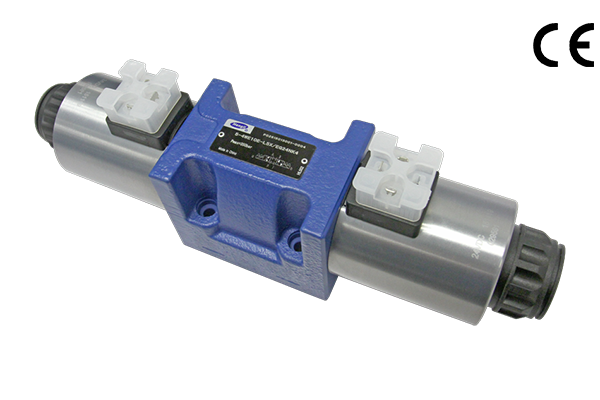

直动式电磁铁操作的方向滑阀
装置面按 DIN24 340 A 型 ISO 4401 和 CETOP-RP 121H
带可拆卸线圈的直流或互换电磁铁 （使用整流器可衔接到互换电压）
电磁铁线圈可旋转 90°
更换线圈时，不用打开耐压密封腔体
可选的切换功夫调节职能
| 型号 | NG6-L6X | NG10-L3X | NG10-L5X | |
| 装置地位 | 可选择 | |||
| 环境温度℃ | -30 至 +50 (丁腈橡胶密封) | |||
| -20 至 +50 (氟橡胶密封) | ||||
| 沉量 | 阀 kg | / | / | / |
| 底板 kg（G115/01A） | / | / | / | |
| 单电磁铁阀 kg | 1.5 | 单独接线：4.3（DC）,3.5(AC) | 4.3（直流电） | |
| 集中接线：4.4（DC）,3.6(AC) | ||||
| 双电磁铁阀 kg | 2.0 | 单独接线：5.9（DC）,4.3(AC) | 5.9（直流电） | |
| 集中接线：6.0（DC）,4.4(AC) | ||||
| 油口最高 工作压力 | 油口 A，B，P bar | 350 | 315 | 350 |
| 油口 T bar | 210（DC）,160(AC) | 210(直流电) | ||
| 最大流量 L/min | 80(DC） 60(AC) | 120 | 150 | |
| 流量面积 (在中位时) | V型mm2 | / | 11(A/B → T);10.3(P → A/B) | / |
| Q型mm2 | 约6% 的公称截面积 | 2.5(A/B → T) | / | |
| W型mm2 | 约3%的公称截面积 | 5.5(A/B → T) | / | |
| 工作介质 | 矿物油-合用于丁腈橡胶或氟橡胶密封 | 矿物油(HL,HLP)至DIN 51 524-合用于丁腈橡胶或氟橡胶密封 | ||
| 磷酸酯-合用于氟橡胶密封 | ||||
| 工作介质温度领域℃ | -30至+80（丁腈橡胶密封） | |||
| -20至+80（氟橡胶密封） | ||||
| 粘度领域mm2/s | 2.8至500 | |||
| 油液传染度 | 油液最高传染等级按NAS1638 9级和ISO4406 20/18/15级。 | |||
