规格：6/10
压力：至315 bar
流量：至75 L/min

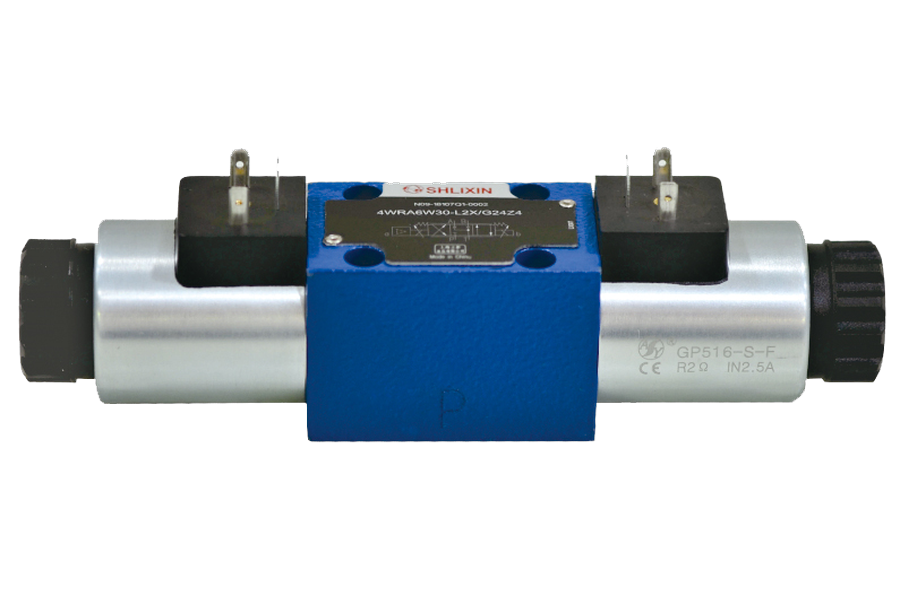

...L2X 直动式比例换向阀.png "6.9--489--4WRA(E)...L2X 直动式比例换向阀")
? 直动式比例方向阀 ，用于节造液流的流量和方向
? 板式装置大局
? 通过螺纹衔接比例电磁铁驱动阀芯作为 ，线圈可单独拆卸
? 阀芯弹簧对中
? 可选带内置放大器 ，4WRAE...L2X 型输入可选 A1 或 F1
? 表置放大器配套供给
| 液压 | ||||||||
| 装置地位 | 肆意 ，优先水平装置 | |||||||
| 通径 | 6 | 10 | ||||||
| 沉量 | 4WRA...L2X | Kg | 2 | 6.6 | ||||
| 4WRAE...L2X | 2.2 | 6.8 | ||||||
| 额定流量 qnom ，在 Δp = 10 bar 时 | L/min | 7、15、26 | 30、60 | |||||
| 滞环 | % | ≤5 | ||||||
| 沉复精度 | % | ≤1 | ||||||
| 活络度 | % | ≤0.5 | ||||||
| 最高工作压力 | 油口s A B P | bar | 315 | |||||
| 油口 T | bar | 210 | ||||||
| 工作介质 | 矿物油-合用于丁腈橡胶或氟橡胶密封 | |||||||
| 磷酸酯油-合用于氟橡胶密封 | ||||||||
| 工作介质温度领域 | 4WRA...L2X | ℃ | -20℃至70℃（-4°F至158°F） | |||||
| 4WRAE...L2X | ℃ | -20℃至 50℃（-4° F 至 122° F） | ||||||
| 粘度领域 | mm?/s | 20至380（优先选择30 至46） | ||||||
| 油液传染度 | 按NAS1638 9级和ISO 4406 20/18/15级 | |||||||
| 电气 | ||||||||
| 1)电磁铁的电气参数 | ||||||||
| 电气大局 | DC | |||||||
| 指令信号 | ±10V或4～20mA | |||||||
| 电磁铁额定电流 | A | 2.5 | 1.5 | 0.8 | ||||
| 线圈电阻 | 冷值 | Ω | 2 | 4.8 | 19.5 | |||
| 最大热值 | 3 | 7.2 | 28.8 | |||||
| 电流占空比 | % | ED100% | ||||||
| 最高线圈温度 | ℃ | 150 | ||||||
| 阀的 ；ご缶智泻铣叨 EN 60529 | IP 65 | |||||||
| 2) 放大器的电气参数 | ||||||||
| 放大器 | 4WRA...L2X | VT-VSPA2-L2X | ||||||
| 4WRAE...L2X | 内置式放大器(OBE) | |||||||
| 电源电压 | 额定电压 | VDC | 24 | |||||
| 下限值 | V | 21/22(4WRA) ，19(4WRAE) | ||||||
| 上限值 | V | 35 | ||||||
| 放大器的电流亏损 | Imax | A | <1.8 | |||||
| 最大调造电流 | A | 3 | ||||||
